थर्मल विस्तार और संकुचन और पाइपों के कंपन विस्थापन को कम करने के लिए एक प्रमुख घटक के रूप में,पाइप -कम्पेंसरमुआवजे के सिद्धांतों और आवेदन परिदृश्यों के आधार पर श्रेणियों में विभाजित हैं। विभिन्न प्रकार के डिज़ाइन एक उत्पाद प्रणाली बनाने के लिए "पाइप तनाव को कम करने" के आसपास डिज़ाइन किए गए हैं जो विभिन्न कार्य स्थितियों के लिए उपयुक्त है।
अक्षीय कम्पेसेटर सबसे बुनियादी श्रेणी हैं। वे धौंकनी के अक्षीय विस्तार और संकुचन के माध्यम से पाइपों के अक्षीय विस्थापन को अवशोषित करते हैं। उनके पास एक कॉम्पैक्ट संरचना है और सीधे पाइप के लिए उपयुक्त हैं। एकल इकाई की मुआवजा राशि 50-300 मिमी तक पहुंच सकती है, और दबाव का स्तर 0.6-4.0mpa को कवर करता है। उनका उपयोग अक्सर हीटिंग और एयर कंडीशनिंग वॉटर सिस्टम में किया जाता है। जब स्थापित किया जाता है, तो उन्हें रेडियल विचलन को नियंत्रित करने के लिए गाइड ब्रैकेट के साथ मिलान करने की आवश्यकता होती है।
अनुप्रस्थ कम्पेसेटर धौंकनी के अनुप्रस्थ झुकने के माध्यम से विस्थापन मुआवजा प्राप्त करते हैं, जो पार्श्व विचलन (जैसे कि झुकने) के साथ पाइप के लिए उपयुक्त है। यह एक काज या सार्वभौमिक रिंग संरचना को अपनाता है, जो 100-500 मिमी के पार्श्व विस्थापन को अवशोषित कर सकता है, इसमें मजबूत विरोधी-निरंतरता क्षमता है, व्यापक रूप से लंबी दूरी के तेल पाइपों में उपयोग किया जाता है, और फाउंडेशन के निपटान के कारण पाइप विचलन से प्रभावी रूप से निपट सकता है।
एंगुलर कम्पेसेटर एक एकल या कई धौंकनी से बने होते हैं। वे कोणीय विस्थापन के माध्यम से पाइप के कोने पर विस्थापन की भरपाई करते हैं। वे अक्सर एल-आकार और जेड-आकार के पाइप लेआउट में उपयोग किए जाते हैं। मुआवजा कोण। 15 ° तक पहुंच सकता है। जब एक निश्चित ब्रैकेट के साथ उपयोग किया जाता है, तो यह पाइप के मोड़ पर तनाव एकाग्रता को कम कर सकता है। यह विशेष रूप से रासायनिक पौधों की प्रक्रिया पाइप में आम है।
आस्तीन कम्पेसेटर एक कोर ट्यूब और एक बाहरी शेल से बने होते हैं। वे अक्षीय स्लाइडिंग के माध्यम से विस्थापन को अवशोषित करते हैं। मुआवजा राशि 1000 मिमी से अधिक तक पहुंच सकती है और बड़े व्यास पाइप (DN500-DN3000) के लिए उपयुक्त है। हालांकि, सीलिंग भराव को नियमित रूप से बनाए रखने की आवश्यकता है। यह ज्यादातर पानी की पाइपों में अच्छी पानी की गुणवत्ता के साथ उपयोग किया जाता है और इसका व्यापक रूप से नगरपालिका पाइपों में उपयोग किया जाता है।

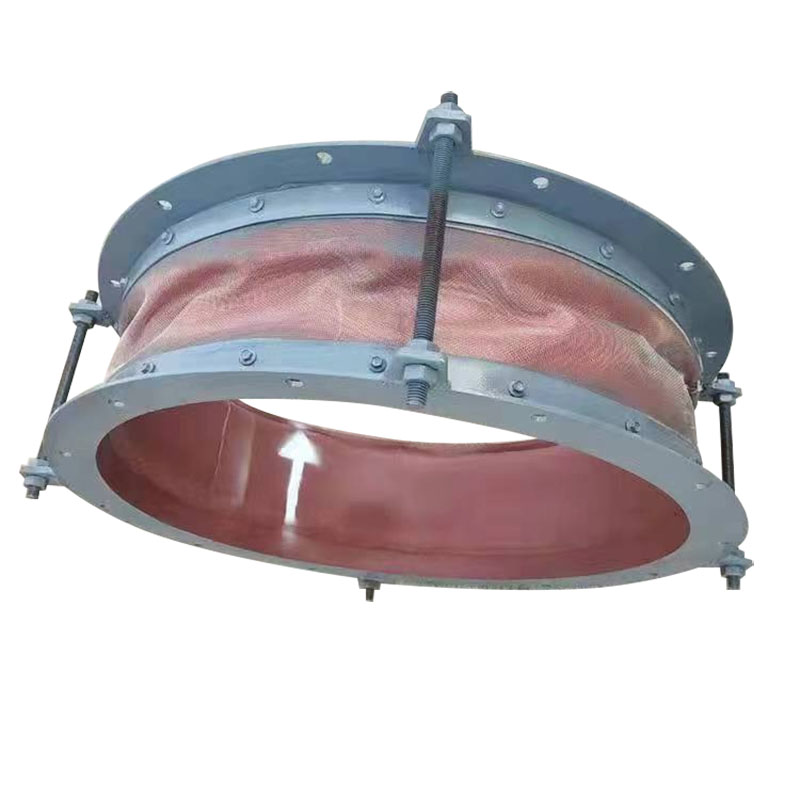

गैर-मेटैलिक कम्पेसेटर लचीली सामग्री जैसे कपड़े और रबर से बने होते हैं। उनके पास एक विस्तृत तापमान प्रतिरोध रेंज (-196 ℃ से 1200 ℃) है, बहु-आयामी विस्थापन को अवशोषित कर सकता है, और अच्छा झटका और शोर में कमी का प्रदर्शन हो सकता है। वे मजबूत संक्षारण और उच्च कंपन जैसे कि बिजली संयंत्र के प्रवाह और रासायनिक निकास पाइप के साथ दृश्यों के लिए उपयुक्त हैं, लेकिन दबाव असर क्षमता कम है (आमतौर पर ≤0.6mpa)।
विभिन्न प्रकार के कम्पेसेटरों के चयन को पाइप मीडिया, दबाव, तापमान और विस्थापन के साथ संयोजन में व्यापक रूप से आंका जाना चाहिए। अक्षीय प्रकार सीधे छोटे विस्थापन के लिए उपयुक्त हैपाइप,अनुप्रस्थ और कोणीय प्रकार जटिल पाइप लेआउट के लिए उपयुक्त हैं, आस्तीन प्रकार बड़े विस्थापन परिदृश्यों के लिए उपयुक्त है, और गैर-धातु प्रकार जंग प्रतिरोध और सदमे अवशोषण पर केंद्रित है। उचित चयन पाइप सिस्टम की विफलता दर को कम कर सकता है और उपकरणों के सेवा जीवन का विस्तार कर सकता है, जो पाइप इंजीनियरिंग डिजाइन का एक महत्वपूर्ण हिस्सा है।
