औद्योगिक और भवन पाइपिंग प्रणालियों में,पाइप कम्पेसाटर(विस्तार जोड़ों या लचीले कम्पेसाटर के रूप में भी जाना जाता है) महत्वपूर्ण घटकों के रूप में कार्य करते हैं जो आंदोलनों को अवशोषित करते हैं, तनाव से राहत देते हैं और विभिन्न परिचालन स्थितियों के तहत सिस्टम की अखंडता को बनाए रखते हैं।
शुरुआत में, यहां उच्च श्रेणी के धातु धौंकनी पाइप कम्पेसाटर के लिए एक विशिष्ट विनिर्देश सारांश दिया गया है:
| पैरामीटर | विशिष्ट मूल्य/सीमा |
|---|---|
| नाममात्र व्यास (डीएन) | डीएन 50 - डीएन 2400 मिमी |
| नाममात्र का दबाव | 2.5 एमपीए तक (या विशेष डिज़ाइन के लिए अधिक) |
| अधिकतम ऑपरेटिंग तापमान | ~450 डिग्री सेल्सियस तक (या विदेशी मिश्र धातुओं के लिए अधिक) |
| संचलन क्षमता | अक्षीय, पार्श्व, कोणीय विस्थापन (प्रति डिज़ाइन भिन्न होता है) |
| धौंकनी की सामग्री | स्टेनलेस स्टील (या उच्च तापमान मिश्र धातु) |
| कनेक्शन समाप्त करें | आवश्यकतानुसार वेल्डेड सिरे, फ्लैंज्ड, थ्रेडेड या ग्रूव्ड |
| डिज़ाइन जीवन/चक्र | उच्च थकान चक्र गणना के लिए डिज़ाइन किया गया; ठीक से चयनित होने पर अपेक्षित दशकों |
यह विनिर्देश तालिका उत्पाद चयन के पीछे पेशेवर कठोरता को दर्शाते हुए आवश्यक डिज़ाइन मापदंडों पर जोर देती है। इसके बाद की सामग्री इस बात की पड़ताल करती है कि क्षतिपूर्तिकर्ता क्यों मायने रखते हैं, वे कैसे कार्य करते हैं और कैसे चुने जाते हैं, और उभरते रुझान उनके भविष्य को आकार दे रहे हैं।

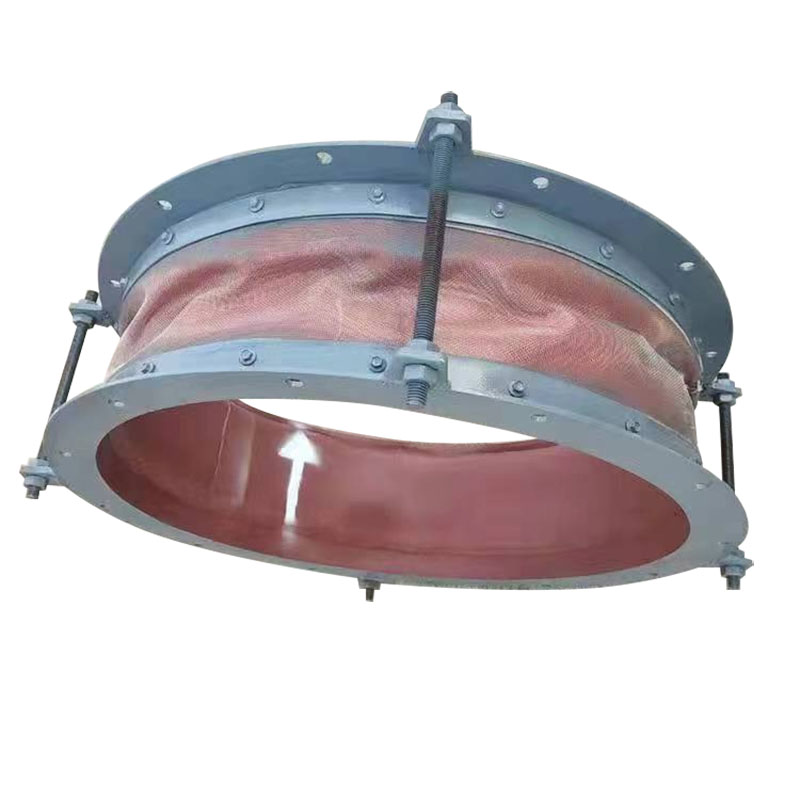

पाइप कम्पेसाटर एक लचीला उपकरण है जो थर्मल विस्तार, संकुचन, कंपन, दबाव में उतार-चढ़ाव, गलत संरेखण, निपटान या भूकंपीय गतिविधि के कारण यांत्रिक विकृतियों को अवशोषित करने के लिए पाइपिंग सिस्टम के भीतर स्थापित किया जाता है। व्यवहार में, कई कम्पेसाटर एक या अधिक धातु धौंकनी (नालीदार लचीले तत्व) प्लस कनेक्टर और सपोर्ट हार्डवेयर के साथ बनाए जाते हैं।
थर्मल विस्तार/संकुचन को अवशोषित करें: जब तापमान परिवर्तन के कारण विस्तार या संकुचन होता है तो पाइप तनाव और विरूपण को रोकता है।
कंपन और शॉक अलगाव: एक भिगोने वाले तत्व की तरह कार्य करता है, जो पाइपिंग सिस्टम में उपकरण (पंप, कंप्रेसर इत्यादि) से कंपन या दबाव वृद्धि के संचरण को कम करता है।
संरेखण मुआवजा: स्थापना के दौरान या संरचना आंदोलन के कारण उत्पन्न होने वाले छोटे ऑफसेट या गलत संरेखण को ठीक करता है।
तनाव शमन: गति अवशोषण को स्थानीयकृत करके समर्थन, फ्लैंज, वाल्व और उपकरण पर तनाव कम करता है।
व्यवस्थित निपटान या भूकंपीय विस्थापन: नियंत्रित विस्थापन की अनुमति देकर नींव स्थानांतरण या भूकंपीय कार्रवाई के तहत अखंडता बनाए रखने में मदद करता है।
इस प्रकार, कम्पेसाटर एक संरचनात्मक "बफर" बन जाता है जो आवश्यकतानुसार लचीलेपन को स्थानीयकृत करके पाइपिंग सिस्टम के कठोर भागों को क्षति और विफलता से बचाता है।
पाइपलाइनों को हमेशा तापमान चक्र, दबाव में उतार-चढ़ाव और गतिशील भार से यांत्रिक तनाव का सामना करना पड़ता है। उचित आवास के बिना, ये तनाव थकान दरार, रिसाव या भयावह विफलता का कारण बन सकते हैं। कम्पेसाटर एक इंजीनियरिंग समाधान है जो इन तनावों से राहत देता है और सिस्टम की मजबूती में सुधार करता है।
तनाव में कमी और दीर्घायु
विस्तार और संकुचन को अवशोषित करके, कम्पेसाटर पाइप, वाल्व और जोड़ों में थर्मल तनाव के संचय को रोकते हैं, जिससे सेवा जीवन बढ़ जाता है।
सघनता और स्थान दक्षता
लंबे विस्तार लूप या मोड़ की तुलना में, कम्पेसाटर एक कॉम्पैक्ट पैकेज में विस्थापन अवशोषण प्रदान करते हैं।
कम संरचनात्मक भार
यह उपकरण एंकरों या भवन संरचनाओं में लोड स्थानांतरण को कम कर देता है, जिससे अति-डिज़ाइन किए गए समर्थन की आवश्यकता कम हो जाती है।
सरलीकृत सिस्टम लेआउट
लचीले मुआवजे के स्थानीयकरण के साथ, पाइपिंग डिजाइन अधिक सरल हो जाता है, जिससे जटिलता कम हो जाती है।
शोर और कंपन नियंत्रण
कंपन और धड़कन को कम करने से शोर के स्तर को कम करने में मदद मिलती है और संवेदनशील उपकरणों की सुरक्षा होती है।
भिन्न-भिन्न परिस्थितियों में अनुकूलनशीलता
एक अच्छी तरह से चयनित कम्पेसाटर बहु-दिशात्मक विस्थापन (अक्षीय, पार्श्व, कोणीय) से निपट सकता है।
जीवनचक्र में लागत बचत
हालाँकि प्रारंभिक लागत कठोर कनेक्शन से अधिक है, कम रखरखाव, डाउनटाइम और पुनः कार्य से होने वाली बचत अक्सर खर्च को उचित ठहराती है।
विचार करने योग्य संभावित सीमाएँ
मुआवज़े की सीमा सीमित है - डिज़ाइन से परे बड़े आकार की गतिविधि हानिकारक है।
दबाव थ्रस्ट को प्रबंधित किया जाना चाहिए, विशेष रूप से अक्षीय प्रकारों के लिए।
उच्च-चक्र, उच्च-तापमान डिज़ाइन की लागत काफी हद तक बढ़ सकती है।
प्रदर्शन के लिए उचित स्थापना, संरेखण और समर्थन महत्वपूर्ण हैं; गलत प्रयोग से शीघ्र विफलता होती है।
इन ट्रेडऑफ़ को देखते हुए, एक कम्पेसाटर के उपयोग को संपूर्ण थर्मल तनाव और यांत्रिक विश्लेषण द्वारा उचित ठहराया जाना चाहिए। कई अनुप्रयोगों में - विशेष रूप से बिजली संयंत्रों, पेट्रोकेमिकल, एचवीएसी और औद्योगिक प्रतिष्ठानों में - लाभ स्पष्ट रूप से वृद्धिशील लागत से अधिक है।
अक्षीय कम्पेसाटर
केवल अक्षीय बढ़ाव/संपीड़न को संभालें। अच्छी तरह से परिभाषित निश्चित बिंदुओं के साथ सीधे रन के लिए आदर्श।
पार्श्व क्षतिपूर्तिकर्ता
पार्श्व विस्थापन को समायोजित करें; टाई रॉड्स का उपयोग अक्सर आंदोलन बलों को नियंत्रित करने के लिए किया जाता है।
कोणीय कम्पेसाटर
एक धुरी बिंदु के बारे में एक कोण पर झुकने के लिए डिज़ाइन किया गया।
यूनिवर्सल (मल्टी-बेलो) कम्पेसाटर
अक्षीय + पार्श्व + कोणीय लचीलेपन को एक इकाई में संयोजित करें - जटिल पाइपिंग ज्यामिति में उपयोगी।
दबाव-संतुलित (जोर संतुलित)
आंतरिक ज्यामिति दबाव के जोर को निष्क्रिय कर देती है, जिससे एंकरिंग संरचनाओं पर भार कम हो जाता है।
धौंकनी और कनेक्टिंग भागों को स्टेनलेस स्टील, निकल मिश्र धातु, या तरल पदार्थ, तापमान और पर्यावरणीय परिस्थितियों के अनुकूल अन्य सामग्रियों से चुना जाना चाहिए।
संक्षारक या उच्च तापमान प्रणालियों में, विदेशी मिश्र धातु (इंकोनेल, हास्टेलॉय) या अस्तर का उपयोग किया जा सकता है।
तापमान चक्रों पर कुल अपेक्षित यात्रा (अक्षीय, पार्श्व, कोणीय) का अनुमान लगाएं। ऐसा डिज़ाइन चुनें जो मार्जिन और उच्च चक्र थकान क्षमता प्रदान करता हो।
सुनिश्चित करें कि कम्पेसाटर का रेटेड दबाव और तापमान सुरक्षा मार्जिन के साथ सिस्टम स्थितियों से मेल खाता है या उससे अधिक है।
अपने सिस्टम से मेल खाने के लिए वेल्ड, फ्लैंज, ग्रूव्ड या थ्रेडेड सिरे चुनें। पुष्टि करें कि पर्याप्त इंस्टॉलेशन क्लीयरेंस है (भविष्य की गतिविधियों सहित)। निरीक्षण और रखरखाव पहुंच की अनुमति दें।
उचित बाहरी एंकरिंग और मार्गदर्शक कम्पेसाटर के अवांछित झुकाव या झुकाव को रोकते हैं। विस्थापन को सीमित करने या लोड पथों को नियंत्रित करने के लिए प्रतिबंधों की आवश्यकता हो सकती है।
पाइप की लंबाई या संरेखण बदलावों में परिवर्तन के जवाब में धौंकनी तत्व मुड़ता है (मुड़ता है या खुलता है)।
अक्षीय गति में, सिलवटें विस्थापन को अवशोषित करते हुए संकुचित या विस्तारित होती हैं।
पार्श्व या कोणीय गति में, धौंकनी तदनुसार झुकती है या टॉर्क उत्पन्न करती है (डिज़ाइन के आधार पर)।
टाई रॉड्स या बाहरी गाइड बल की दिशा को नियंत्रित कर सकते हैं और अत्यधिक विस्तार को रोक सकते हैं।
प्रवाह अशांति को कम करने और द्रव बलों के संपर्क में आने को सीमित करने के लिए आंतरिक गाइड ट्यूब, आस्तीन या सुदृढीकरण का उपयोग किया जा सकता है।
संरेखण: सुनिश्चित करें कि साइड लोडिंग से बचने के लिए कम्पेसाटर पाइपिंग के साथ संरेखित है।
एंकर और गाइड: डिज़ाइन चित्र के अनुसार एंकर, गाइड और अवरोधक स्थापित करें।
संचलन परीक्षण: चालू करने से पहले, निकासी को सत्यापित करने के लिए कम्पेसाटर को उसके पूर्ण स्ट्रोक के माध्यम से घुमाएँ।
थर्मल प्रीलोड: कभी-कभी कम्पेसाटर को उसकी सीमा में केन्द्रित करने के लिए एक ठंडा पूर्व-संपीड़न लागू किया जाता है।
समर्थन: सैगिंग से बचने के लिए पाइपिंग डिज़ाइन के हिस्से के रूप में कम्पेसाटर को समर्थित किया जाना चाहिए।
वेल्डिंग/फ्लैंगिंग: विरूपण से बचने के लिए उचित वेल्डिंग और फ्लैंगिंग तकनीक का उपयोग करें।
नियमित दृश्य निरीक्षण: दरारें, विकृति, या थकान के लक्षण देखें।
रिसाव की जाँच: वेल्ड या गैस्केट के आसपास लीक पर नज़र रखें।
चक्र निगरानी: चक्रों की संख्या लॉग करें और डिज़ाइन जीवन के साथ तुलना करें।
कंपन निगरानी: सुनिश्चित करें कि कंपन का स्तर स्वीकार्य सीमा के भीतर रहे।
प्रतिस्थापन योजना: टूट-फूट के आधार पर, विफलता से पहले प्रतिस्थापन की योजना बनाएं।
सफाई: धौंकनी और आस-पास को ऐसे मलबे से मुक्त रखें जो रगड़ या घिस सकता है।
स्मार्ट/सेंसर-सक्षम कम्पेसाटर
थकान और चेतावनी रखरखाव की भविष्यवाणी करने के लिए स्ट्रेन गेज, विस्थापन सेंसर, या स्वास्थ्य निगरानी सेंसर को एम्बेड करना।
उन्नत मिश्र धातु एवं कोटिंग्स
अत्यधिक वातावरण (सुपरक्रिटिकल, आक्रामक तरल पदार्थ) के लिए उच्च प्रदर्शन सामग्री (निकल मिश्र धातु, सिरेमिक कोटिंग्स) का उपयोग।
कॉम्पैक्ट मल्टी-एक्सिस डिज़ाइन
नई ज्यामिति तंग स्थापनाओं के लिए छोटे फ़ुटप्रिंट में उच्च लचीलेपन की अनुमति देती है।
योगात्मक विनिर्माण अनुप्रयोग
प्रदर्शन को अनुकूलित करने के लिए 3डी-मुद्रित संक्रमणकालीन टुकड़ों या जटिल ज्यामितीय तत्वों का उपयोग।
डिजिटल ट्विन और प्रिडिक्टिव एनालिटिक्स के साथ एकीकरण
लाइव ऑपरेशन में कम्पेसाटर व्यवहार की निगरानी करना और पूर्वानुमानित रखरखाव के लिए प्लांट डिजिटल ट्विन्स में एकीकृत करना।
जैसे-जैसे बाज़ार उच्च दक्षता, उच्च दबाव/तापमान और सख्त मार्जिन की ओर बढ़ रहे हैं, क्षतिपूर्तिकर्ताओं को विकसित होना चाहिए। अल्ट्रा-सुपरक्रिटिकल पावर प्लांट, उन्नत रासायनिक रिएक्टर और नई ऊर्जा अनुप्रयोग (जैसे, हाइड्रोजन सिस्टम) जैसी प्रणालियाँ अधिक मांग वाली आवश्यकताएं लगाती हैं। भविष्य के कम्पेसाटर को न केवल विश्वसनीय रूप से लचीला होना चाहिए बल्कि नैदानिक प्रतिक्रिया भी प्रदान करनी चाहिए और स्मार्ट सिस्टम में निर्बाध रूप से एकीकृत होना चाहिए।
निर्माता और अनुसंधान एवं विकास समूह जीवनचक्र विश्लेषण, सेंसर, नई सामग्री और कम्पेसाटर सिस्टम के मॉड्यूलराइजेशन में भारी निवेश कर रहे हैं। नवीकरणीय ऊर्जा, एलएनजी, हाइड्रोजन ट्रांसमिशन, जिला ऊर्जा प्रणालियों और उन्नत विनिर्माण में मांग बढ़ रही है। फोकस शुद्ध यांत्रिक मजबूती से बुद्धिमान, एकीकृत प्रणालियों की ओर स्थानांतरित हो रहा है।
प्रश्न: यह कैसे निर्धारित करें कि अक्षीय, पार्श्व, या कोणीय कम्पेसाटर का उपयोग करना है या नहीं?
ए: पाइप थर्मल विस्तार, संरेखण सहनशीलता, समर्थन विस्थापन, या निपटान के आधार पर प्रत्येक दिशा में अपेक्षित विस्थापन की गणना करें। यदि बहुमत अक्षीय है, तो एक अक्षीय कम्पेसाटर पर्याप्त हो सकता है। यदि पार्श्व या कोणीय मिसलिग्न्मेंट मौजूद है, तो तदनुसार पार्श्व, कोणीय, या एक सार्वभौमिक क्षतिपूर्ति पर विचार करें। उन्नत विश्लेषण (परिमित तत्व, तनाव विश्लेषण) अक्सर इस निर्णय का मार्गदर्शन करता है।
प्रश्न: यदि कोई कम्पेसाटर अपनी डिज़ाइन की गई गति सीमा से परे काम करता है तो क्या होता है?
ए: डिज़ाइन सीमा से परे संचालन से धातु की थकान, बकलिंग, धौंकनी या कनेक्टर्स में अत्यधिक तनाव और अंततः विफलता (क्रैकिंग या रिसाव) हो सकती है। यह चक्र के जीवन से गंभीर रूप से समझौता करता है और अचानक, विनाशकारी विघटन का कारण बन सकता है। इसलिए, डिज़ाइन सुरक्षा मार्जिन और प्रतिबंध महत्वपूर्ण हैं।
पाइप कम्पेसाटर लचीले, कुशल पाइपिंग सिस्टम के लिए मौलिक हैं, जो तनाव से राहत, कंपन डंपिंग और संरेखण सुधार प्रदान करते हैं। दीर्घकालिक प्रदर्शन के लिए सामग्री, संचलन क्षमता और सिस्टम एकीकरण का सही संयोजन महत्वपूर्ण है। स्मार्ट सिस्टम के बढ़ने और उच्च परिचालन दक्षता की मांग के साथ, कम्पेसाटर विकसित हो रहा है - न केवल एक निष्क्रिय यांत्रिक घटक के रूप में, बल्कि आधुनिक पाइपिंग नेटवर्क में एक बुद्धिमान, निगरानी वाली संपत्ति के रूप में।
